音響器材的震動處理(四) - 音響架與墊材的差異 - Audio rack design

音響架vs墊材?
        嚴格來說, 墊材其實是音響架中設計上的一部分.  而以功能上來看, 一個完整的音響架通常都俱備導振, 減振, 和隔離振動的功能; 墊材則通常只有導振, 減振的部分, 而沒有隔離振動的作用.
        接續上一篇的墊材與尖錐的討論, 音響架通常可以從結構上分成三個部分: 承板, 框架以及腳部.  承板即是器材擺放的部分, 常見的承板的材質有MDF, 原木, 大理石/花崗岩, 玻璃, 碳纖維板, 甚至是複合材料, 或是多層不同材料來組成的載板.  框架的材料常見有鐵管, 鋁管, 不鏽鋼, 木材, 複合材料等.  腳座則通常是用可調整高度的尖錐結構來組成.
        承板如果獨立出來看, 其實就是墊材.  承板因為是第一個接觸器材的部分, 所以非常重要.  如同之前討論以及測試的, 承板的特性最好是高振動傳導速度的材料, 可以將器材傳入的震波能量第一時間"疏散"掉.  甚至有削減振動能量的特性, 避免振動回傳給器材.
Thick glass shelf....from my point, glass is a very good shelf material
Heavy shelf....

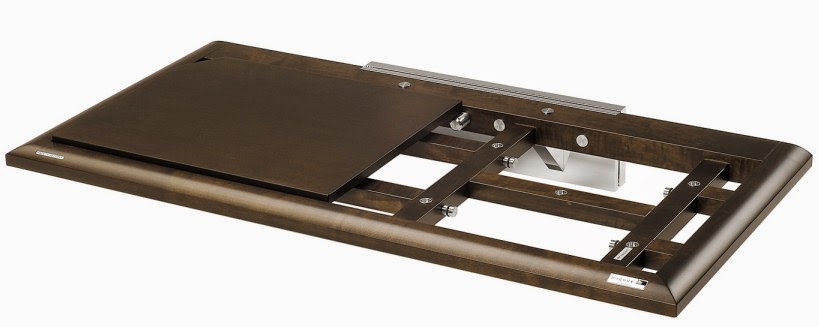

Complicated mechanically shelf design
Complicated shelf design
        框架的設計可以簡單, 也可以非常複雜.  框架除了單純支撐承板外, 通常也會使用各樣的設計手法來進一步"帶走"或是"削減"來自承板的振動能量, 以及"隔離"外部的振動能量傳導到承板之內.
架中架的特殊結構
特殊的懸吊隔離振動方式
特殊無承板設計的框架
承板與框架之間使用特別的水平尖錐方式
複合材料以及厚重的框架結構
        腳座的部分大概都是以不同形狀材質的尖錐來做削減震波能量以及"阻隔"由地面傳遞的振動能量.  不過尖錐所承受的重量壓力非常大, 不鏽鋼還是比較合適的材料.
簡化的單層式音響架
        而承板與框架之間的coupling方式, 有使用阻尼設計的, 也有用直接鎖附的方式, 更"發燒"的有使用尖錐的方式.  有趣的是尖錐向上或是向下, 其實在震波能量傳導, 隔離上的概念是不太一樣.  我個人是覺得尖錐向下的方式比較"正確".  因為尖錐向上時, 除非承板本身可以很快速的削減震波能量, 否則來自器材的振動能量是很難傳導到框架的結構上.  就會回到"單純"墊材的效果上.
尖錐向上支撐承板的方式
我認為比較正確的承板尖錐向下的方式
        回到本篇的主題.  有許多的發燒友礙於裝潢, 空間的限制, 可能無法使用音響架.  最常見的方式就是在現有的裝潢台面上, 或是木作上擺放器材.  而為了"避免"振動的影響, 通常會在器材與台面之間放上墊材(除非這台面是非常重厚的製作.  但即使如此, 通常高密度均質的材料, 對於震波能量的傳導是非常快速的, 也不容易自然衰減).  最常見的墊材就是大理石/花崗岩, 高貴一點就是碳纖維板.  但必須小心的就是, 這樣的墊材雖然可以傳導器材傳來的震動, 但對於振動的衰減就只有依靠材質本身的特性, 而還未衰減的震波能量一樣會回傳給器材, 而且會帶著該墊材的材質特性(共振頻率)"串進"您的系統.  這也是大家常會說的, 墊木頭會有木頭聲, 墊石頭會有石頭聲的道理所在.  另一個要小心的, 墊材並沒有辦法阻絕我之前提到的第二種環境的振動能量, 以及第三種來自音波回授的震波能量!  這也與我最近的測試一致, 即使是礙於現有裝潢的台面, 在台面之上使用單層式的音響架一樣會帶來非常大的整體音效提升.
簡化的單層式音響架也適合擺放擴大機
