音響器材的振動處理(五) - 製造震動"陷阱" - Vibration absorption

聲波回授對器材的干擾是存在, 而且不能忽視的
        說"陷阱"比較不正確, 其實是說著好玩, 既然音響裡有低頻陷阱, 那為何不會有振動陷阱呢?  但震動畢竟是一種能量的傳遞方式, 通常設計者都是用不同的材質特性來吸收或是"衰減"振動的能量.  從上圖來看, 一個設計良好的音響架, 比較起一般的架子, 可以從量測上很清楚的看到, 對於我歸類為第三種振動的聲波回授, 可以有良好的"避震"效果.  至於, 能將這些震動的影響降低到多低....這就要看各家廠商的功力, 以及所下的"成本"有多高.  但是顯而易見的是, 即使是一個簡單的專門音響架, 對於聲波回授的"防止"效果還是非常大的!  至於音響架的設計可以做到多複雜, 對於各樣震動的隔離, 或傳導, 或吸收的不同手法, 可以參考我之前寫的這一篇.
        所以通常使用了音響架, 所得到最直接的改善就是, 聲音由低到高的表現變得更平順, 能量的釋放與吞吐更為自然.  而反過來說, 就是當器材所產生的震動, 以及接受到的震動回授, 在沒有被"有效"的控制時, 你應該要小心對, 器材以及相關線材, 配件, 甚至是空間效應, 的判定是否是在一個"客觀"的基準上.  可能的情況就是, 你其實是"冤枉"了你正在使用的器材!  但無可避免的是, 每一種音響架都還是會有自己的"聲音", 而追求一個完全"寧靜"的音響架, 或許就是相關設計者想達到的"聖杯".
        在這裡我想分享給大家的就是, 其實制作一個簡單的震動衰減裝置或是"陷阱"(我這裡所說的陷阱是指一種讓進卻很難出來的一種狀態), 其實不是太難.
DIY Sand Box (from Web)
        最常見的, 也常被應用在許多高級音響架隔板上的, 就是所謂的"Sand Box".  就是利用細小的, 各樣材質的顆粒, 當作振動能量的"陷阱".  也就是說, 當振動能量傳導到這些微細的顆粒時, 很快的就被消減掉.  當然, 我相信顆粒大小不同, 產生的消減效應也會有差異.
細鋼珠的震動"陷阱"
        所以聽說在專業領域上, 類似的Sand Box會被用在對震動敏感的器材之上, 例如LP唱盤.
利用Sand Box來隔離外部震動
        甚至許多超級發燒友,  會用上磁浮, 會是光學級的專業避震平台.  但要注意的是, 微細的顆粒很容易吸收傳來的震動.  但磁浮或是氣浮的方式, 主要是設計來隔離外部環境的震動, 以避免干擾到其上的設備.  它們對於器材所傳來的震動, 或是聲波回授的震動吸收, 並不會像細顆粒(砂)那樣直接.
光學級避震平台
        另一個要注意的是, 振動能量的傳遞是四面八方的, 當它從一種介質傳導到另一種介質, 其間一定會發生折射與反射.  所以折射進入到Sand Box之內的振動能量, 就會很快速的被衰減吸收掉.  但是反射的振動能量仍然會有一定程度上會傳遞回到器材本身.  所以要真正完成一個完全"寧靜"的音響平台是非常困難的!
Lovan特調的黑金砂(Black Gold filler for audio rack)
        回到本篇的主題, 其實類似Sand Box的形式也可以很容易的用在音響架之上(事實上, 許多高價音響架的承板中會加入各家的"祕方"細顆粒, 來做振動的吸收).  而最簡單的方式, 就是在中空的音響架框架(或是喇叭架)內加入細砂, 一樣也可以得到類似的效果.  而且有趣的是, 加入不同分量的細砂, 聲音的差異是非常大的.  我的試驗是使用Lovan特調的黑金砂加入Lovan頂級的Legacy玻璃音響架的鋁合金腳柱之中.  其作用就是, 當震動能量快速的被強化玻璃承板導出到腳柱時, 這些震動就會很快速的被腳柱之中的黑金砂所吸收, 也就降低了震動回傳的機會; 此時, 灌入細砂的鋁合金腳柱就變成了"Sand Box".
ARC Reference Phono on Legacy rack
        我想有人會問, 那細砂到底要加多少?  我的經驗是加一些即可.  至於怎樣是"一些", 就必須因音響架的設計, 系統, 甚至器材差異來微調.   而加入細砂的效果是?  簡單說就是"纖微畢露", "該凸的更凸, 該凹的更凹", 也就是解析度與立體感大增.  但要小心的是加過頭了, 反而會有些"假".  所以我個人拿捏的標準是,  以不損害"自然活生感"為原則.  有趣的是, 在我的系統裡, LP唱盤反而不能加太多, 因為馬上會反映在空氣感以及活生度上; 而CD唱盤, 反而是加多加少都各有"風味".  這個部分給大家參考.  但整體來說, 我會建議以十分之一的份量作為開始.

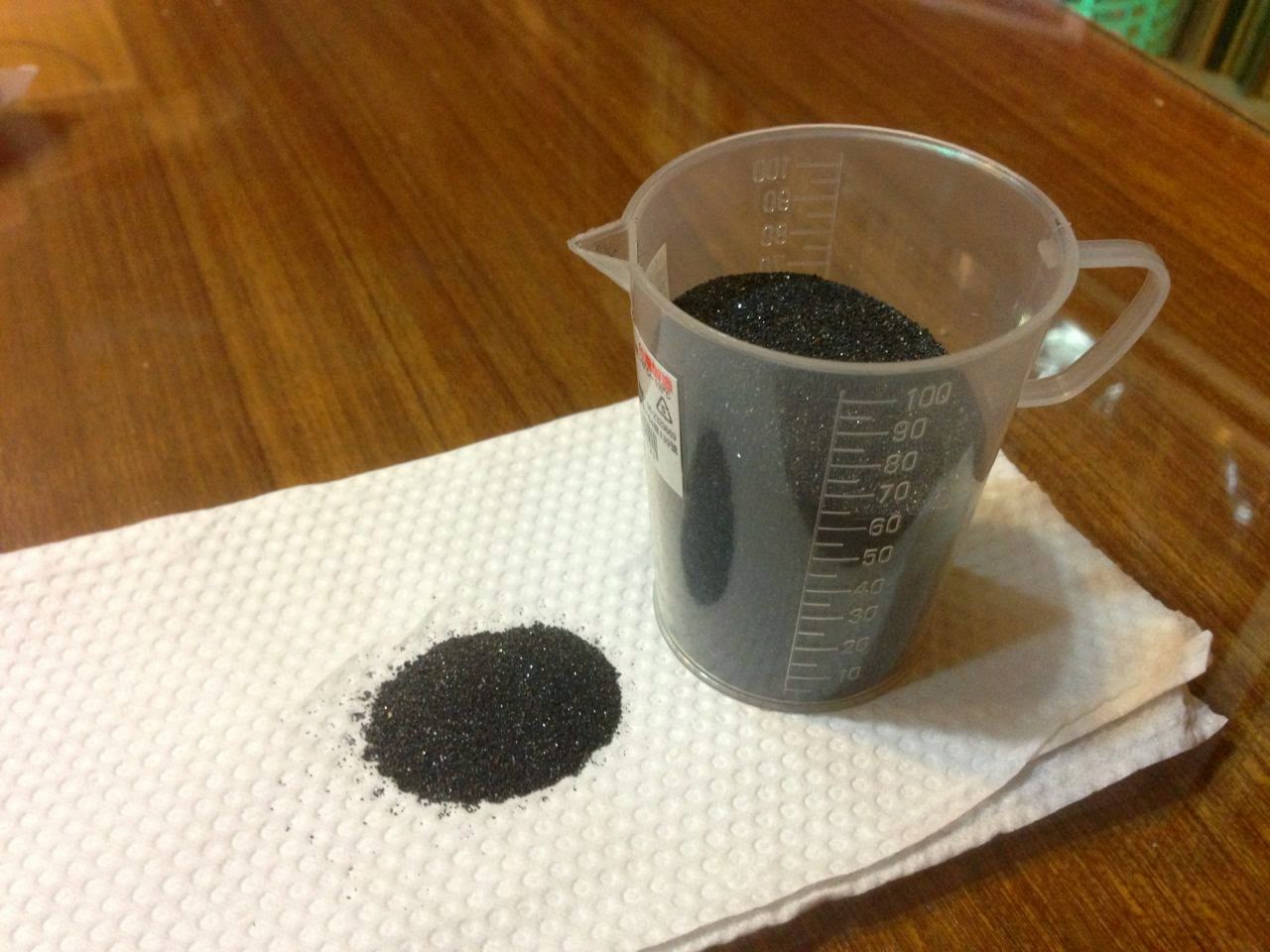

Lovan Black Gold屬於非常細的混合砂
由於 框架的灌砂點都不會很大, DIY紙漏斗以及量杯
        但某些較"親民"(價格比較便宜)的音響架,  加入較多的細砂, 可以增加框架的重量與阻尼的效果, 對隔離振動上, 會是一種"經濟"的加分方式.
由於Lovan黑金砂非常細, 灌砂前務必確認腳座的所有可能縫隙, 並且用膠封死
(或是用Silicon)
灌砂完成, 鎖上尖錐後, 再用膠將底部全面封住
Lovan入門,也最經典的Classic II音響架
共加入約6Kg的黑金砂
加入黑金砂後, 音響上更沈穩, 背景更"黑", 解析更強了
